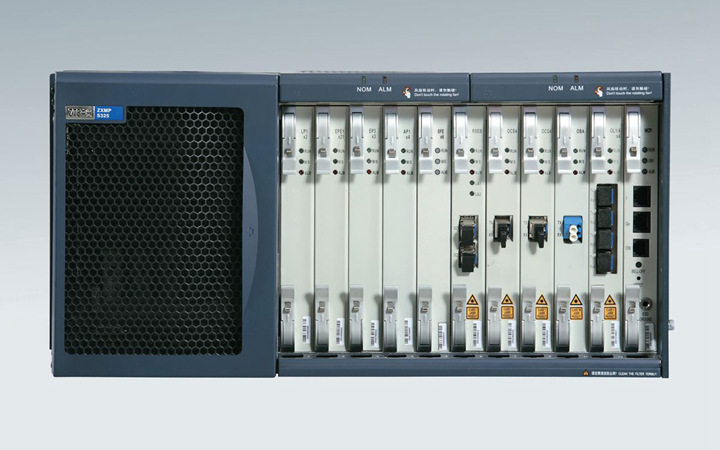

ZXMP S325（中興S325）是中興廠家開發的最高速率為STM-16綜合業務接入SDH設備，主要應用于網絡的接入層。中興ZXMP S325傳輸設備可接入E1、T1、E3、T3等業務，特別適合于業務種類多、業務量較小、對業務質量要求較高的場合。
ZXMP S325是中興通訊推出的基于SDH的多業務節點設備，最高速率為STM-16。定位于城域傳送網的接入層，負責傳統SDH業務、數據業務傳輸。
多業務接入能力
ZXMP S325系統提供了豐富的業務接口，包括STM-16、STM-4和STM-1光接口，STM-1電接口，E3、T3、E1和T1速率的PDH電接口，10/100/1000 Mbit/s以太網接口，ATM接口，RPR接口。
ZXMP S325采用模塊化的結構，系統硬件包括交叉、時鐘、業務、控制、公務、擴展等單元，選擇不同的單板就可以配置成不同功能的設備。
多樣化的光接口功能
ZXMP S325支持STM-1/4單纖雙向應用。
STM-1/4單纖雙向應用由4路STM-1/4光線路板OL1/4x4實現。該應用實現收發信號在同一根光纖中傳輸，節省光纖資源。
交叉能力
當ZXMP S325配置STM-16交叉時鐘線路板OCS16時，高階交叉能力為128×128 VC-4，低階交叉能力為32×32 VC-4，系統接入能力為92×92 VC-4。
當ZXMP S325配置STM-4交叉時鐘線路板OCS4時，高階交叉能力為64×64 VC-4，低階交叉能力為32×32 VC-4，系統接入能力為32×32 VC-4。
設備的保護能力
1+1雙電源保護系統
通過兩塊電源板實現雙電源分配系統，支持1＋1電源保護，確保設備的供電安全。
重要單板1+1熱備份
交叉時鐘線路板采用1+1熱備份，完成系統核心單板的備份，提高了系統的安全系數。
E1/T1/FE業務和E3/T3/STM-1電業務的1:N單板保護
支持E1/T1業務的1:N（N≤6）單板保護、FE業務的1:N（N≤5）單板保護和E3/T3/STM-1電業務的1:N（N≤5）單板保護。系統最多可以支持兩組不同類型業務的1:N保護。該功能提高了系統處理業務的可靠性。
單板分散式供電
所有單板采用分散式供電方式，使各個單板之間的電源影響降低至零，減少單板在熱插拔過程中對系統的影響。

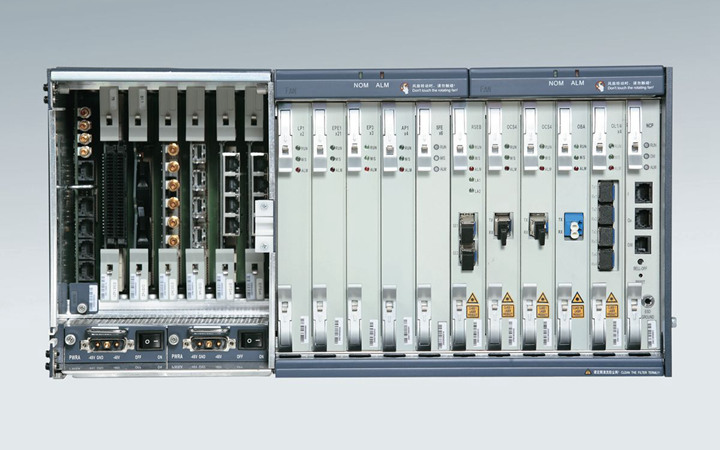

子架結構
子架由側板、橫梁和金屬導軌等組成，可完成散熱、屏蔽功能。子架可以在機柜正面固定，且不影響子架的布線，滿足前維護、設備機柜靠墻安裝、背靠背安裝的要求。
子架結構如圖1所示。子架各部分簡要說明參見表1。

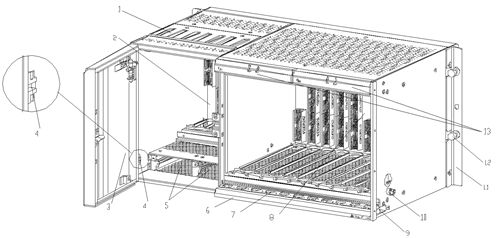

圖1 子架結構示意圖
| 序號 | 名稱 | 在子架中的位置 | 簡要說明 |
|---|---|---|---|
| 1 | 上走線區 | 子架接口板區頂部 | 從子架引出接口板區的業務電纜、尾纖等，當安裝接口板時，可向上掀動 |
| 2 | 接口板區 | 子架左側上部 | 安插系統接口板和業務接口板，有1個系統接口板槽位和6個業務接口板槽位 |
| 3 | 小門 | 子架左部 | 可靈活拆卸，具有裝飾、通風、屏蔽的功能 |
| 4 | 電源出線口 | 子架左側板下部 | 引出電源線 |
| 5 | 電源板區 | 子架左側下部 | 安插電源板 |
| 6 | 防塵單元 | 子架右側業務/功能板區底部 | 用于保證子架內的清潔，避免灰塵影響散熱性能 |
| 7 | 走線區 | 子架底部，防塵單元上面 | 供業務/功能板區的業務電纜、尾纖等走線 |
| 8 | 業務/功能板區 | 子架右側 | 用于安插ZXMP S325功能和業務板，有11個槽位，槽位間距為25.4 mm |
| 9 | 出線口 | 子架右側板下部 | 從子架引出業務/功能板區的業務電纜、尾纖等 |
| 10 | 接地柱 | 子架右側板下部 | 用于子架保護地線的連接 |
| 11 | 安裝支耳 | 子架后部（左、右各一） | 用于在機柜內固定子架 |
| 12 | 松不脫螺釘 | 安裝支耳 | 用于在機柜內固定子架 |
| 13 | 風扇單元 | 子架右側頂部 | 用于對設備進行強制風冷散熱。風扇單元裝有2個獨立的風扇盒，每個風扇盒單獨和背板連接，維護方便 |
單板與子架槽位對應關系
ZXMP S325子架插板區的槽位排列如圖2所示。

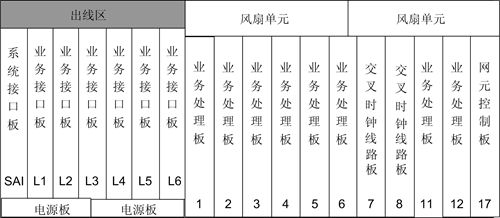

圖2 子架插板區槽位排列示意圖
在圖2中，數字1~8、11、12、17表示業務/功能板槽位號，L1~L6表示業務接口板槽位號。子架插板區分為四部分：業務/功能接口板區（位于子架左側上部）、電源板區（位于子架左側下部）、風扇單元區（位于子架右側上部）和業務/功能板區（位于子架右側下部）。
單板類型
ZXMP S325各單板功能參見表2。
| 單板代號 | 單板名稱 | 功能簡介 |
|---|---|---|
| MB | 背板 | 是連接各單板的載體，也是ZXMP S325同外部信號的連接界面 |
| NCP | 網元控制板 | 包含網元控制管理和公務功能 |
| SAIA | A型系統接口板 | 為NCP板提供告警信息輸入輸出接口、告警級聯處理和F1接口 為OCS4/OCS16板提供外時鐘輸入輸出接口 |
| SAIB | B型系統接口板 | |
| PWRA | -48 V電源板 | 對引入的-48 V直流電源進行處理后，給子架供電使用 提供熱備份的-48 V電源，能防止電源反接 提供過、欠壓和在位信號檢測 |
| PWRB | +24 V電源板 | 對引入的+24 V直流電源進行處理后，給子架供電使用 提供熱備份的+24 V電源，能防止電源反接 提供過、欠壓和在位信號檢測 |
| OCS4 | STM-4交叉時鐘線路板 | 完成STM-1/STM-4線路處理、高低階交叉、時鐘分配等功能 |
| OCS16 | STM-16交叉時鐘線路板 | 完成STM-16線路處理、高低階交叉、時鐘分配等功能 |
| LP1x1 | 1路STM-1線路處理板 | 提供1/2路STM-4接口處理能力 實現網管信息從光線路到NCP板間的轉發，并向OCS4/OCS16板輸出接收參考時鐘 與電接口板配合使用，實現STM-1電接口的接入，完成電信號的異步映射/解映射的功能 與光接口板OIS1配合實現STM-1速率光接口的接入，并完成接口轉換、數據與開銷分離的功能 與電接口倒換板ESS1、接口橋接板BIS1配合使用，實現STM-1電接口的1:N保護 |
| LP1x2 | 2路STM-1線路處理板 | |
| LP4x1 | 1路STM-4線路處理板 | 提供1/2路STM-1接口處理能力 實現網管信息從光線路到NCP板間的轉發，并向OCS4/OCS16板輸出接收參考時鐘 與光接口板OIS4配合實現STM-4速率光接口的接入，并完成接口轉換、數據與開銷分離的功能 |
| LP4x2 | 2路STM-4線路處理板 | |
| OL1/4x4 | 4路STM-1/4光線路板 | 實現4路STM-1/STM-4光信號處理和STM-1電信號處理功能 |
| OL16x1 | 1路STM-16光線路板 | 終結與再生STM-16再生段開銷與復用段開銷、支持彩色光接口等功能 |
| OIS1x1 | 1路STM-1光接口板 | 完成STM-1光接口功能，有單路與雙路兩種型號單板；單板發光接口支持激光器自動關斷功能 |
| OIS1x2 | 2路STM-1光接口板 | |
| OIS1x4 | 4路STM-1光接口板 | 提供4/6路STM-1光接口 單板發光接口支持激光器自動關斷功能 |
| OIS1x6 | 6路STM-1光接口板 | |
| OIS4x1 | 1路STM-4光接口板 | 完成STM-4光接口功能，有單路與雙路兩種型號單板；單板發光接口支持激光器自動關斷功能 |
| OIS4x2 | 2路STM-4光接口板 | |
| BIS1 | STM-1接口橋接板 | 完成保護板LP1x1或LP1x2和對應被保護工作板LP1x1或LP1x2的接口倒換板ESS1x2的橋接功能 當系統需要實現STM-1電業務1:N（N≤5）單板保護時使用，插在保護板對應的業務接口板槽位 |
| ESS1x2 | 2路STM-1電接口倒換板 | 為L(zhǎng)P1x1/LP1x2板提供2路STM-1物理電接口 當不需要1:N（N≤5）單板保護時，ESS1x2板僅完成STM-1電接口的功能。當需要1:N（N≤5）單板保護時，ESS1x2板與BIS1板配合實現STM-1電業務的1:N（N≤5）單板保護 |
| EPE1x21（75） | 21路E1電處理板 | 實現E1/T1電信號的映射和解映射 完成從系統時鐘到本板所需要時鐘的分配，完成支路再定時功能 供接口和通道與NCP板建立通信，完成性能統計、告警檢測、狀態設置、板間通信的功能。支持單板軟件在線升級功能 完成單板所需的電源濾波、分配 |
| EPE1x21（120） | 21路E1電處理板 | |
| EPT1x21（100） | 21路T1電處理板 | |
| EPE1B | 21路E1/T1電處理板 | |
| BIE1x21 | 21路E1/T1電接口橋接板 | 在E1/T1電信號1:N單板支路保護時使用，完成工作板電信號到保護板的分配和轉接 |
| ESE1x21（75） | 21路E1電接口倒換板 | 為EPE1x21/EPT1x21/EPE1B板提供21路E1或T1物理電接口 當不需要1:N單板保護時，ESE1x21板僅完成E1/T1電接口的功能。當需要1:N單板保護時，ESE1x21板可與BIE1x21板配合實現E1/T1電業務的1:N（N≤5）單板保護，ESE1x21板也可與在子架11槽位插入的保護板實現E1/T1電業務的1:6單板保護 |
| ESE1x21（120） | 21路E1/T1電接口倒換板 | |
| EP3x3 | 3路E3/T3電處理板 | 實現3路E3或T3業務處理、支持成幀和非成幀方式、支持上、下時隙號不相同，上、下時隙獨立等功能 |
| BIE3x3 | 3路E3/T3電接口橋接板 | 在E3/T3電信號1:N單板支路保護時使用，完成工作板電信號到保護板的分配和轉接 |
| ESE3x3 | 3路E3/T3電接口倒換板 | 為EP3x3板提供3路E3或T3物理電接口 當不需要1:N（N≤5）單板保護時，ESE3x3板僅完成E3/T3電接口的功能。當需要1:N（N≤5）單板保護時，ESE3x3板與BIE3x3板配合實現E3/T3電業務的1:N（N≤5）單板保護 |
| SFEx6 | 智能快速以太網主板 | 實現以太網接口間的交換、映射和解映射 |
| SED | 增強型智能以太網板 | 與EITFEx6板配合使用時，以太網電業務支持1:N（N≤5）單板保護、完成通道開銷的讀取與插入等功能 |
| TFEx8 | 8路快速以太網透?jìng)靼?/td> | 與EITFEx6板配合使用時，以太網電業務支持1:N（N≤5）單板保護、支持自協商和強制工作狀態等功能 |
| EIFEx4 | 4路以太網電接口板 | 提供4/6路以太網物理電接口 完成以太網電接口的功能 EIFEx4板與SFEx6板配合使用時，支持以太網電業務的1:N（N≤5）單板保護 |
| EIFEx6 | 6路以太網電接口板 | |
| EITFEx6 | 6路FE倒換板 | 提供6路以太網物理電接口 完成以太網電接口的功能 與TFEx8或SED板配合使用時，支持以太網電業務的1:N（N≤5）單板保護 |
| BIFE | 以太網接口橋接板 | 僅當系統需要實現以太網電業務1:N（N≤5）單板保護時使用，插在保護板對應的接口板槽位 |
| OA | 光放大板 | 實現光信號放大功能 |
技術指標
ZXMP S325子架的技術指標參見表3。
| 技術指標 | 說明 |
|---|---|
| 交叉容量 | 高階20G，低階5G |
| 業務槽位數 | 10 |
| 業務接口 | E1/T1/E3/T3,STM-1/4/16,GE/FE |
| 主要功能特性 | 保護機制：交叉&時鐘單元，電源板和時鐘接口板1+1保護；邏輯子網保護；電接口TPS保護；DNI保護；SNCP保護； 先進設計：槽位插板無對偶限制，更靈活；單纖雙向，彩色光接口，提升業務部署能 |
| 尺寸（高*寬*深）mm | 221.5mm(高)×482.6mm(寬)×270mm(深) |
| 電源 | -48V/60VDC |
| 最大功耗 | 110W |
| 工作環境 | 環境溫度-5 ℃～+45 ℃，相對濕度5%～95% |
