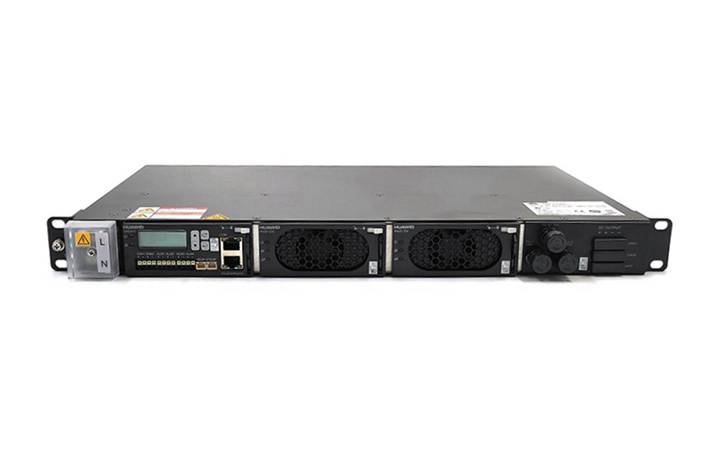

ETP4830-A1是一款應用場景非常廣泛的嵌入式直流電源系統，實現220V單相/110V雙火線交流輸入轉換為穩定的48V直流輸出，可配置48V/15A標效和高效整流模塊，最大輸出電流為30A。華為ETP4830-A1高度僅1U，支持標準19英寸機架或嵌入式機柜等多種安裝方式。系統具備智能電池管理、遠程監控等功能。
ETP4830是盒式電源系統，給–48V DC 系列的通信設備進行供電。華為ETP4830電源系統采用15A 整流模塊，組成系統后最大輸出電流為30A。各功能單元采用標準化尺寸設計，結構緊湊，節省空間，支持標準19英寸機架或嵌入式機柜等多種安裝方式。完備的系統管理功能，LCD可視化監控，支持AI、DI、RS485/232、FE等多種接口，方便遠程集中管理；支持多能源輸入、多制式輸出（能源MIMO）。
ETP4830-A1 主要特點如下：
電壓范圍寬 85V AC～300V AC
完善的電池管理功能
SMU01A 支持接入網主從協議、電總協議、SNMP等多種安全協議，可與華為NetEco或者第三方網管通信，組網靈活，實現遠程管理，無需人員值守
SMU01B 支持接入網主從協議，通過華為接入網主設備可接入U2000
SMU01C 支持電總協議和接入網主從協議，電總協議可接入動環，主從協議只支持接入網主機
支持 LCD 界面顯示、按鍵操作
支持電子標簽識別功能
支持整流模塊、監控模塊熱插拔
支持同容量高效、標效整流模塊混插
整流模塊功率因數值達 0.99
系統配置
表1 華為ETP4830-A1系統配置
| 項目 | ETP4830-A1 | ||
|---|---|---|---|
| 配電單元 | 交流輸入制式 | 230V AC 單相（L，N），兼容 230V AC 雙火（L，L） | |
| 直流配電 | 電池熔絲 | 20A×1 路 | |
| 負載熔絲 | 20A×12路 | ||
| 監控模塊 | 支持以下監控模塊： SMU01A（1 個） SMU01B（1 個） SMU01C（1 個） | ||
| 整流模塊 | 支持以下整流模塊： R4815G1（1-2 個） R4815N1（1-2 個） 說明 | ||
外觀介紹

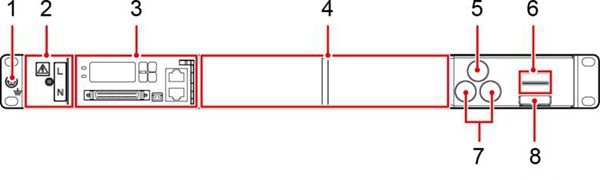

圖1 華為ETP4830-A1外觀
| 1.接地螺絲 | 2.交流輸入端子（蓋板后） | 3.監控模塊安裝空間 | 4.整流模塊安裝空 |
| 5.電池熔絲 | 6.直流輸出端子 | 7.負載熔絲 | 8.電池接線端子 |
須知：監控模塊和整流模塊不可以互換槽位，否則可能損壞監控模塊和整流模塊。
