ZXMP S200是最高速率為STM-4級別的多業務接入SDH設備，適用于樓宇小區等多業務接入、商業大客戶專線接入和PDH設備替換。ZXMP S200定位于城域傳送網的接入層，負責傳統SDH業務，數據業務傳輸。靈活的設備配置：STM-4/STM-1兼容設備，采用SFP模塊，支持網絡設備從155M到622M的在線升級，可以作為標準的TM設備、ADM設備和REG設備。ZXMP S200可以和中興通訊其他SDH設備：ZXMP S325、ZXMP S330、ZXMP S385靈活配合使用。

體積小、結構緊湊

ZXMP S200設備體積小巧、設計緊湊、集成度高。

ZXMP S200系統操作全部為前向接口，維護方便。

支持多種電源輸入方式

ZXMP S200支持交流110 V/220 V、直流-48 V和直流+24 V電源輸入方式。

直流供電采用端口雙輸入方式，網管提供單路、雙路電源輸入狀態指示，且每路電源均有正常、告警狀態指示。整機采用集中供電方式。

網管接入能力

ZXMP S200設備可以納入U(xiǎn)31網絡管理系統進行管理。該網管系統可以管理中興通訊的所有光傳輸產品，并支持這些設備的混合組網。U31網管系統具有圖形化界面，操作簡單易用，系統具有視聽告警功能。

子架結構

ZXMP S200根據電源模塊以及業務接口類型的不同，可組成多種配置，滿足不同用戶的需求。各種配置的結構外形類似，電源接入方式、接口業務類型和數量不相同。

ZXMP S200由機箱、主板、插板（根據需要配置）、電源模塊、風扇模塊以及防塵模塊組成。

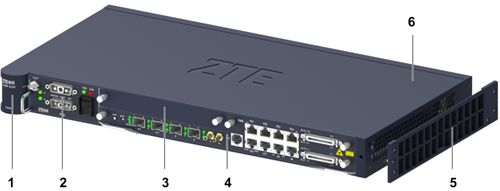

以接入直流電源-48 V，提供4路光接口、21路E1電接口主板為例，ZXMP S200結構外形如圖1所示。

圖1  ZXMP S200結構外形示意圖

1.    風扇模塊

2.    電源模塊

3.    假面板（或插板）

4.    主板

5.    防塵模塊

6.    子架

單板類型

ZXMP S200單板類型參見表1。

技術指標

ZXMP S200子架的技術指標參見表2。
