ETP4890-A2嵌入式直流電源系統，實現交流輸入轉換為穩定的48V直流輸出，華為ETP4890-A2可兼容15A、30A整流模塊，最大輸出電流為90A。支持熱插拔，系統高度2U，支持標準19英寸機架或嵌入式機柜等多種安裝方式。
ETP4890是盒式電源系統，給–48V DC 系列的通信設備進行供電。ETP4890是華為推出的高效嵌入式電源滿足從30A到90A的直流寬范圍輸出，各功能單元采用標準化尺寸設計，電源高度2U；采用模塊化設計，易擴展，易安裝。系統可適應寬范圍交流輸入，具備完善的蓄電池充放電管理、遠程環境監控等功能。
ETP4890-A2 主要特點如下：
電壓范圍寬 85V AC～300V AC
完善的電池管理功能
SMU01A 支持接入網主從協議、電總協議、SNMP 等多種安全協議，可與華為NetEco或者第三方網管通信，組網靈活，實現遠程管理，無需人員值守
SMU01B 支持接入網主從協議，通過華為接入網主設備可接入U(xiǎn)2000
SMU01C 支持電總協議和接入網主從協議，電總協議可接入動環，主從協議只支持接入網主機
支持 LCD 界面顯示、按鍵操作
支持電子標簽識別功能
支持整流模塊、監控模塊熱插拔
支持同容量高效、標效整流模塊混插
系統配置
表1 華為ETP4890-A2系統配置
| 項目 | ETP4890-A3 | ||
|---|---|---|---|
| 配電單元 | 交流輸入制式 |
| |
| 直流配電 | 電池空開 | 80A/1P×1 路（BATT） | |
| 負載空開 | 40A/1P×2 路（LOAD3、LOAD4），30A/1P×1 路（LOAD2），10A/1P×1 路（LOAD1） | ||
| 監控模塊 | 支持以下監控模塊： SMU01A（1 個） SMU01B（1 個） SMU01C（1 個） | ||
| 整流模塊 | 支持以下整流模塊： R4830G1（2-3 個） R4830N2（2-3 個） R4815G1（2-3 個） R4815N1（2-3 個） 說明 | ||
外觀介紹
圖1 華為ETP4890-A2外觀
| 1.接地螺絲 | 2.整流模塊安裝空間 | 3.交流輸入端子（蓋板后） | 4.直流輸出接口 | 5.整流模塊安裝空間 |
須知：監控模塊和整流模塊不可以互換槽位，否則可能損壞監控模塊和整流模塊。

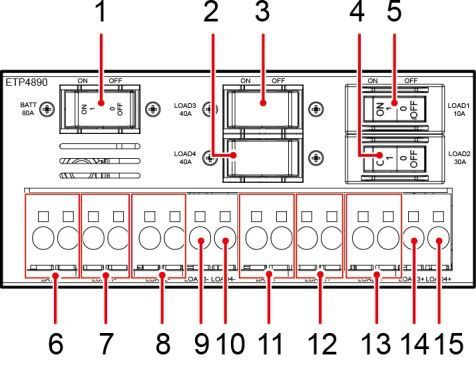

圖2 配電單元
| 1.BATT 開關 | 2.LOAD4 開關 | 3.LOAD3 開關 |
| 4.LOAD2 開關 | 5.LOAD1 開關 | 6.BATT–接口 |
| 7.LOAD1–接口 | 8.LOAD2–接口 | 9.LOAD3–接口 |
| 10.LOAD4–接口 | 11.BATT+接口 | 12.LOAD1+接口 |
| 13.LOAD2+接口 | 14.LOAD3+接口 | 15.LOAD4+接口 |
說明：
“+”表示正極接線端口，“-”表示負極接線端口。
LOAD1 和 LOAD2 每個接線孔最大輸出電流分別為 10A 和 30A，對應的每個空開最大輸出電流分別為 10A 和 30A。
BATT 每個接線孔最大輸出電流為 40A，對應的空開最大輸出電流為 80A。
