問題描述（故障現象）

ZXMP S385-SEE單板與其它廠家以太網板對接業務不通，SEE單板無任何告警，查看SEE性能，VCG口有發送GFP空閑幀和接收GFP空閑幀。

組網環境

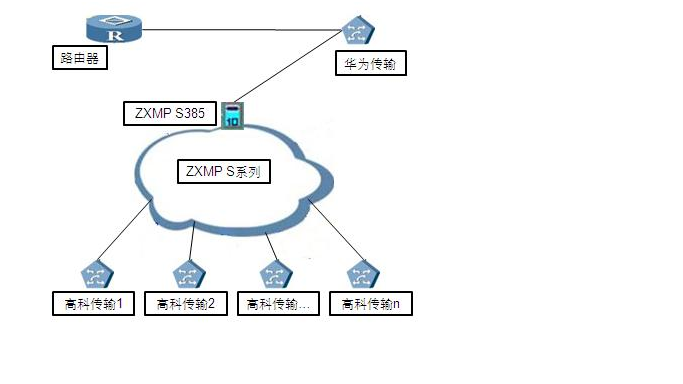

組網如下圖所示：

按網絡核心至網絡末梢順序說明：

1、華為傳輸GE與煤管局R對接，業務封裝tagVLAN；

2、華為傳輸FE業務至華為傳輸GE業務對接進行二次匯聚，業務封裝tagVLAN；

3、中興ZXMP S385-SEE的FE與華為傳輸FE對接，業務封裝tagVLAN；

4、高科傳輸業務上行至ZXMP S385-SEE的FE進行一次匯聚，tagVLAN在SEE處終結；

5、高科傳輸通過FE透傳方式下掛煤網票證打印設備業務；

原因分析

根據組網方式，確定SEE需配置為EVTREE業務類型，配置數據完畢后，在高科傳輸FE口下接入PC機，ping煤管局路由器網關，業務不通。

1、SEE單板故障；

2、SEE與高科傳輸FE對接問題；

3、SEE的數據配置問題。

解決方案

1、更換SEE后業務仍然不通；

2、在兩套有光連接的中興S385網元上各插一塊SEE，分別配置SEE的業務類型為EPL，用PC機互ping，測試正常，說明SEE工作正常；

3、對高科傳輸FE進行單條業務測試，配置SEE的業務類型為EPL，用PC機互ping，測試正常，說明與高科FE對接沒有問題；

4、重新回到原網絡環境，對整體單條業務進行測試，配置SEE的業務類型為EVPL，用PC機ping網關，SEE的15分鐘數字量性能中，用戶口有接收包，無發送包，而對應VCG端口有發送包，無接收包，說明SEE未收到對端的數據包或者收到后丟棄，問題出現在與華為FE對接上；

5、經過對幾個對接參數的一一測試，發現TPID配置為0x8100后，SEE板性能中，用戶口和VCG口都出現收發包，PC機測試正常；

6、對整個網絡的SEE配置為EVTREE業務后，所有業務仍然正常。

注意事項

1、網絡中應用的業務一般都為同一廠家的產品，涉及對接的大多參數設置為默認即可，但在與其它廠家對接中，一定要溝通好對接參數的設置。

2、以下是本次業務對接中需要溝通的參數;

2.1、以太網口工作模式設置為100M，全雙工，強制MDIX；

2.2、VCG端口封裝類型為GFP，非LCAS；

2.3、用戶口需透傳VLAN，而VCG口需終結VLAN；

2.4、業務的TPID配置為0x8100。

3、下面為整個業務的配置過程，具體參數含義見配置指導書查詢：

3.1、以太網接入適配管理

與其它廠家對接時，根據實際情況，啟用的用戶端口設置為100M，全雙工，強制MDIX。注：MDIX為直連網線，MDI為交叉網線。

3.2、VCG端口容量配置

配置VCG端口一般不啟用LCAS，封裝類型為GFP。

3.3、時隙的交叉連接配置

正確配置每個VCG端口對應的時隙交叉連接。

3.4、創建UNI/NNI端口

配置帶V的業務類型，UNI/NNI綁定屬性為CE-VLANBunding,不帶V的業務類型選擇AlltoOneBunding。

3.5、CE-VLANID列表屬性配置

本例中需配置兩種VLAN類型，分別為帶Tag的VLAN和不帶Tag的VLAN，但VLAN值相同，不帶Tag的VLAN起終結VLAN的作用。

3.6、MFDFr業務配置

CE-VLAN保持不勾選，使用戶端口和VCG端口來傳送不同的VLAN類型。修改相應的節點類型，其中用戶端口為根節點，VCG端口為葉子節點，使VCG端口的業務匯聚到用戶端口中。

3.7、業務屬性

修改S-VLANIDTPID默認值為0x8100，使業務VLAN的協議封裝類型改為標準的802.1q，此參數為本地對接成功的關鍵。

3.8、MEF數據板端口帶寬屬性配置

修改SEE板的限速，一般帶VLAN的端口限制類型基于端口+CE-VLANID列表，而不帶VLAN的端口限制類型基于端口，CIR值100M端口為100000,1000M端口為1000000。

3.9、增加/刪除業務

新增EVTREE葉子業務時，需按上述3.1-3.9步驟進行，刪除EVTREE葉子業務時，需按上述3.9-3.1步驟進行，其中3.6步驟為修改MFDFr業務。
