OptiX OSN2500應用于城域傳輸網中的接入層和匯聚層，可與OptiX OSN7500、OptiX OSN3500、OptiX OSN1500、OptiX 2500+（Metro3000）、OptiX 155/622H(Metro1000)混合組網，實現不同容量的業務接入。OSN2500支持STM-1/STM-4/STM-16/級別的鏈形、環形、環相切、環相交、環帶鏈、雙環互通方式、樞紐形和Mesh網等網絡拓?fù)洹＿€可以與華為OSN系列設備、DWDM系列設備和Metro系列設備對接，構建完整的傳輸網絡解決方案。

設備結構

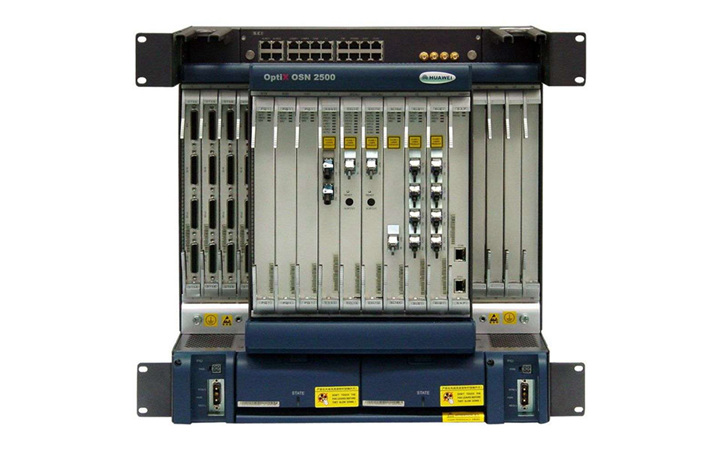

OptiX OSN2500子架采用單層子架結構，分為處理板槽位區、接口板槽位區、擴展信號接口板區、電源區和風扇區。

OptiX OSN2500子架結構如圖1所示。

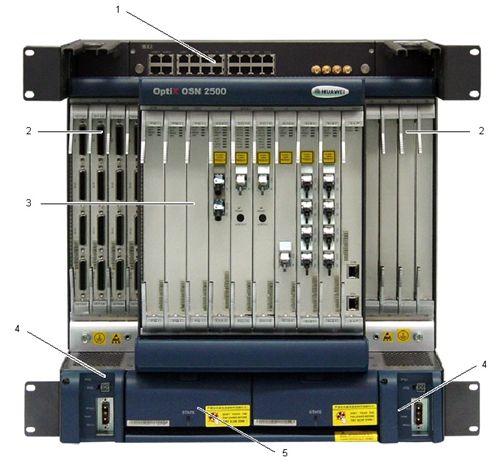

圖1 OptiX OSN2500子架結構圖

各部分功能如下：

擴展信號接口板區：引出告警接口、公務電話接口、管理和維護接口、時鐘接口等。

接口板槽位區：安插OptiX OSN 2500的支路接口板和以太網接口板。

處理板槽位區：安插OptiX OSN 2500的線路、支路和以太網信號處理板、系統輔助處理板和交叉時鐘主控板。

風扇區：安插2個風扇模塊，為設備提供散熱。

電源區：安插2個PIU板，用于給子架供電。

說明：
接口板，又稱出線板、轉接板，提供光或電信號的物理接口，用于將光或電信號接入到對應的處理板。

槽位分配

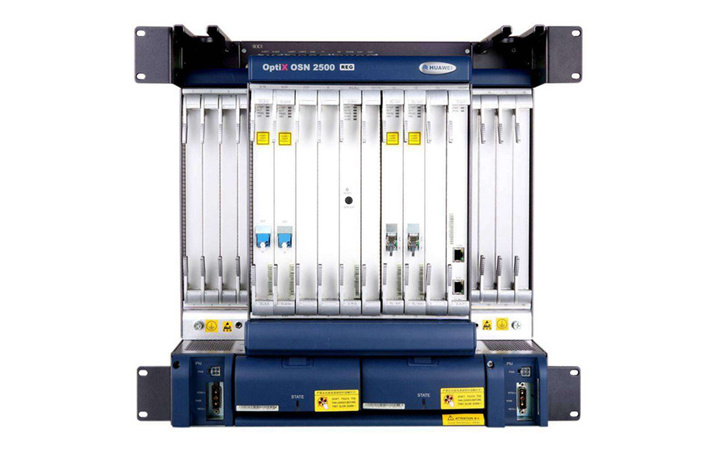

華為OSN2500子架為單層結構，左右兩邊為出線板槽位區，共有8個槽位。中間為處理板槽位區，共有10個槽位。

華為OSN2500各槽位的位置如圖2所示。

華為OSN2500子架支持槽位拆分，可以將slot 5，slot 6和slot 7三個槽位分別拆分為兩個小槽位。

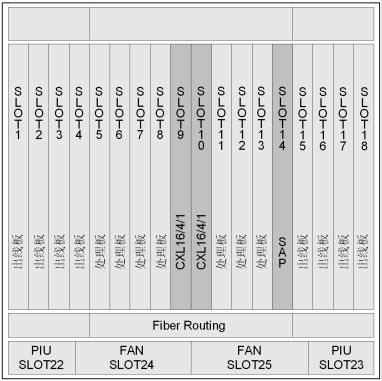

圖2 華為OSN2500子架的槽位分配圖（槽位拆分前）

出線板槽位區

出線板槽位：slot 1～4和slot 15～18

處理板槽位區

槽位拆分前處理板槽位：slot 5～8和slot 11～13

槽位拆分后處理板槽位：slot 5～8、slot 11～13和slot 19～21

線路、主控、交叉與時鐘合一板槽位：slot 9～10

系統輔助處理板槽位：slot 14

處理板槽位和出線板槽位的對應關系

出線板槽位和處理板槽位的對應關系如表1所示。

常用配置

OSN2500設備必配配件有增強型子架SSQESUBRACK、系統輔助處理板SSQ2SAP及STM-1/STM-4/STM-16主控交叉光接口合一板CXLLN系統板。根據業務需求可選配單板有SDH光接口板SLQ1、SL4、SLD4、SLQ4、SL16等；PDH支路板有PD1、PQ1等；以太網透?jìng)靼?a href="http://www.sdfuneng.com/product/134.html" target="_blank" >EGS2、EGT2、EFT4、EFT8、EFS4等及其他輔助類單板。

物理特性

OSN2500可安裝19英寸機柜中。通?？蓾M足大部分用戶需求，具體型號及尺寸需根據用戶實際機房環境要求作出相應的調整。電源接入-48V DC、通過外置UPM實現交流220V接入；

安裝方式：ETSI 300mm深機柜、ETSI 600mm深機柜；

OSN2500子架尺寸為460mm(高)×440mm(寬)×295mm(深)；重24kg；典型功耗206W。
