SmartAX MA5800-X17（簡稱MA5800-X17）提供xPON、GE和10GE 等多種業務接入，實現家庭用戶、企業用戶、移動承載全業務融合接入。華為MA5800-X17融合OLT和匯聚交換機的功能，實現對OLT、MDU和園區交換機的統一匯聚，幫助簡化網絡架構，降低運營成本。
MA5800多業務接入設備是業界首個分布式架構的智能匯聚OLT平臺，定位為面向NG-PON的下一代OLT。MA5800致力于幫助客戶構建“更寬、更快、更智能”的接入網絡，為用戶提供更佳的業務體驗。
MA5800提供GPON、XG-PON、XGS-PON、10G-EPON、EPON、P2P 10GE/GE接入，支持包括FTTH、FTTD、FTTB和FTTC在內的多種建網模式，滿足家庭接入、企業接入、移動承載和Wi-Fi熱點回傳等各種業務場景需求，實現一張光纖網全業務。
MA5800融合了OLT和匯聚交換機的功能，支持作為大容量匯聚設備實現對ONT、MDU和園區交換機的統一匯聚，幫助簡化網絡架構，降低OPEX。

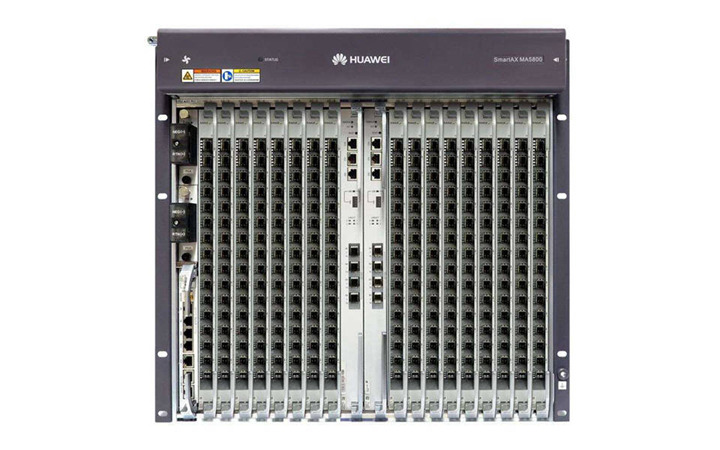

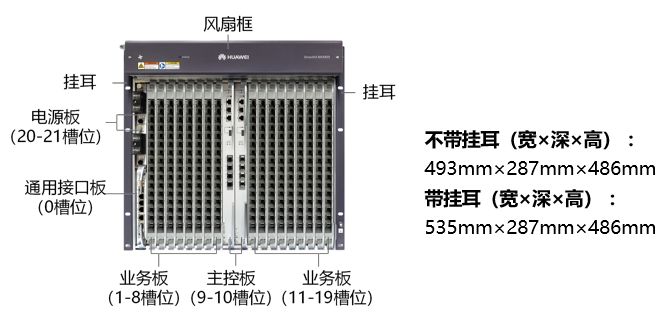

產品外觀
MA5800-X17支持17個業務槽位，配套背板為H901BPLB。
槽位配置
MA5800-X17業務框提供22個槽位，包括2個主控板槽位、2個電源板槽位、1個通用接口板槽位、17個業務板槽位。
配置

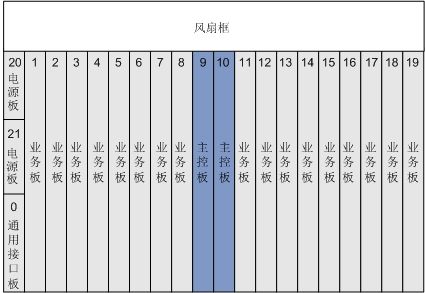

圖1 MA5800-X17業務框單板配置圖
槽位說明
表1介紹了機框中各個槽位支持的單板類型。
槽位分類 | 槽位 | 可配置單板 | 備注 |
|---|---|---|---|
主控板槽位 | 9、10 | 主控板 | 2個槽位需配置相同的主控板，要求主控板雙配。 |
電源板槽位 | 20、21 | 電源板 | 電源板要求雙配。 |
通用接口板槽位 | 0 | 通用接口板 | - |
業務板槽位 | 1～8、11～19 | 上行接口板 業務板 | 支持不同業務板混配。 上行可以采用主控板上行或者上行接口板上行，推薦主控板上行。 |
產品規格
指標 | MA5800-X17 |
|---|---|
可配套的機柜 | N63E-22、N66E-18 |
單板配置 | 主控板槽位：9、10 業務板/上行板槽位：1～8、11～19 通用接口板槽位：0 電源接口板槽位：20、21 |
寬×深×高 | 不帶掛耳：493×287×486 帶掛耳：535×287×486 |
最大重量（帶掛耳） | 45kg |
最大輸入電流 | 60A |
供電方式 | 直流供電（雙路備份） |
工作電壓范圍 | -38.4V～-72V DC |
額定電壓 | -48V/-60V |
工作環境溫度 | -40℃ ～ +65℃，最低啟動溫度為-25℃。 說明： +65℃指業務框進風口的溫度。 |
工作環境濕度 | 5%RH～95%RH |
氣壓環境 | 70kPa～106kPa |
海拔高度 | 4000m以下，空氣密度會隨海拔變化，從而影響設備散熱能力，所以工作環境溫度會隨海拔變化。 |
主控板交換容量 （負荷分擔模式） | MPLA：3.6 Tbit/s MPLB：7 Tbit/s |
業務板每槽位最大帶寬（負荷分擔模式） | MPLA：100 Gbit/s MPLB：200 Gbit/s |
4K視頻用戶并發數 | 16000 |
MAC地址數 | 262143 |
IPv4路由表 | 65536 |
IPv6路由表 | 16384 |
ARP表 | 131072 |
交換轉發時延 | 具有較低的轉發時延。100Mbit/s以太網端口發送64Byte以太網數據包，時延不超過20μs。 |
滿負荷誤碼率 | 端口滿負荷傳輸時，比特差錯率（誤碼率）<10 e-7。 |
系統可靠性指標 | 典型配置系統可用度： >99.999% 系統平均故障間隔時間MTBF（年）：≈45 說明： 因為組網環境的差異及設備使用的單板不同，MA5800的MTBF時間參考值為45年，現場可更換單元(FRU)的平均修復時間參考值為2小時。此處僅為參考值，如果需要更詳細的信息請聯系華為技術有限公司相關人員提供。 |
GPON端口數 | 272 |
XG-PON端口數 | 272 |
XGS-PON端口數 | 272 |
10G-EPON端口數 | 272 |
EPON端口數 | 272 |
GE端口數 | 816 |
10GE端口數 | 408 |
功耗
典型配置 | 靜態功耗 | 最大功耗 | 典型功耗 | 單板配置 |
|---|---|---|---|---|
GPON | 529 | 1198 | 863.5 | H902MPLB*2+H901OGHK+H902PILA*2+H901FMLA+H902GPHF*16 |
說明：業務框的功耗是在以下條件下測試得出：
工作電壓：-53.5V DC。
室溫：25°C。
靜態功耗：所有端口不承載任何負荷，光口不插光模塊。
最大功耗：所有端口都承載100%負荷。
典型功耗：靜態功耗和最大功耗總和的一半。
對于接入設備，功耗一般轉換為熱耗，功耗與熱耗的單位不同，功耗單位為W，熱耗單位為BTU/h，相互轉換公式為：1 W ＝ 3.412BTU/h 。
