OptiX OSN1500采用“統一交換”架構，即可做為分組設備和TDM（Time Division Multiplexing）設備使用。配合華為其他設備，華為OSN1500支持不同組網應用：純分組模式應用、混合組網應用（分組模式和TDM模式疊加組網）和純TDM模式應用，實現數據業務和傳統SDH業務的最佳處理。

支持的技術

在分組模式，支持以下技術：

MPLS（Multiprotocol Label Switching）

ETH PWE3（Pseudo Wire Edge to Edge Emulation）

TDM PWE3

在TDM模式，支持以下技術：

SDH（Synchronous Digital Hierarchy）

PDH（Plesiochronous Digital Hierarchy）

Ethernet

ATM（Asynchronous Transfer Mode）

SAN（Storage Area Network）/Video

WDM（Wavelength Division Multiplexing）

DDN（Digital Data Network）

PCM（Pulse Code Modulation）

設備外形

OptiX OSN1500有兩種型號，OSN1500A設備如圖1所示，OSN1500B設備如圖2所示。華為OSN1500A和華為OSN1500B的主要區別除了外觀上不同，接入容量也不同。

說明：

對于OptiX OSN1500A和OptiX OSN1500B設備中支持的不同特性，本手冊將特別說明；如果沒有特別說明，表明二者特性相同。

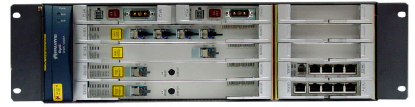

圖1 OSN1500A設備外形圖

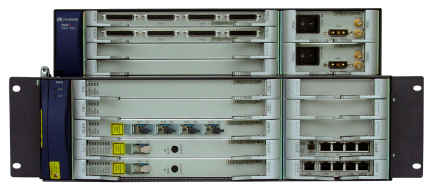

圖2 OSN1500C設備外形圖

網絡應用

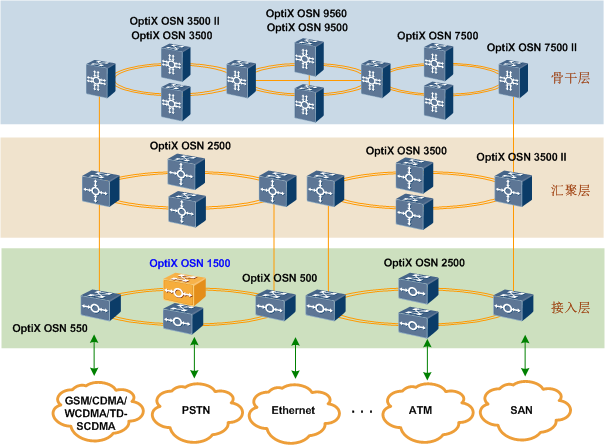

如圖3所示，OptiX OSN1500一般應用于城域傳輸網中的接入層，OptiX OSN1500的組網情況如下：

TDM組網下，可與OptiX OSN9560、OptiX OSN9500、OptiX OSN7500 II、OptiX OSN7500、OptiX OSN3500 II、OptiX OSN2500、OptiX OSN3500、OptiX OSN500、OptiX OSN550等光傳輸設備混合組網，優化運營商投資，可以實現從骨干層、匯聚層到接入層的全系列解決方案。

在分組交換技術的支撐下，能夠和OptiX OSN7500、OptiX OSN7500 II、OptiX OSN3500、OptiX OSN500、OptiX OSN550、OptiX PTN910、OptiX PTN950、OptiX PTN1900、OptiX PTN3900、OptiX RTN900等設備共同組建分組數據傳送網，滿足網絡IP業務承載需求。

可與WDM設備、Metro系列設備對接組網，網絡應用靈活。

支持從網絡側穿越第三方的二層網絡，實現端到端配置與管理。

圖3 OptiX OSN1500的網絡應用
