OptiX OSN3500子架分為上、下兩層，上層主要為接口板槽位區，共有19個槽位，下層主要為處理板槽位區，共有18個槽位。

OptiX OSN3500單槽位的位置如圖1所示。

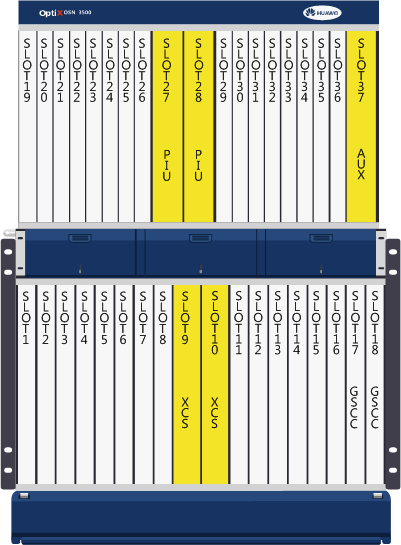

圖1 OptiX OSN3500子架的單槽位分配圖

OptiX OSN3500雙槽位的位置如圖2所示。

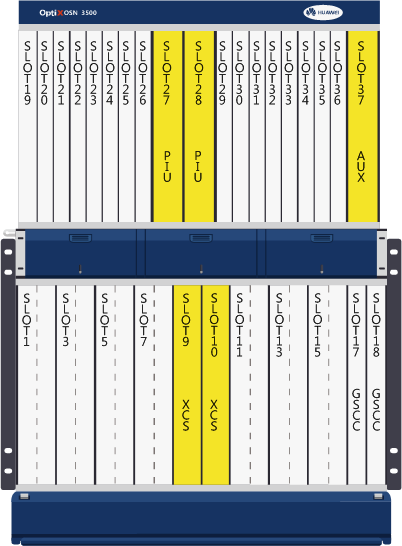

圖2 OptiX OSN3500子架的雙槽位分配圖

OptiX OSN3500的單板槽位分配：

· 業務接口板槽位：slot 19～26和slot 29～36

· 業務處理板槽位：slot 1～8和slot 11～17

· 交叉和時鐘板槽位：slot 9～10

· 系統控制和通信板槽位：slot 17～18，其中slot 17也可以作為處理板槽位

· 電源接口板槽位：slot 27～28

· 輔助接口板槽位：slot 37

· 風扇槽位：slot 38～40

說明：設備不支持雙槽位單板與單槽位單板混合配置。

華為OSN3500處理板槽位和出線板槽位的對應關系

出線板槽位和處理板槽位的對應關系如表1所示。

華為OSN3500對偶槽位的對應關系

對偶槽位是指開銷可以通過背板總線穿通的一對槽位。當單板插在對偶槽位時，可以實現K字節、D字節、E1等開銷的自動透?jìng)鳎嵘龔?fù)用段倒換性能，并且在本網元主控板不在位時不影響其它網元的DCC通信、公務電話等功能。對偶槽位的對應關系如表2所示。
