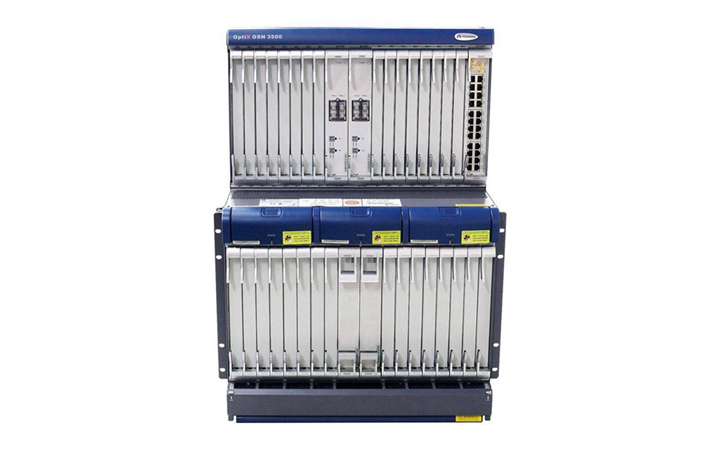

OptiX OSN 3500 智能光傳輸系統是繼承了MSTP技術的全部特點，與傳統SDH、MSTP網絡保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技術為一體的新一代10G/2.5G多業務光傳輸平臺(MSTP)，主要應用在城域網絡中的骨干與匯聚層，為現有SDH設備向智能光網絡設備過渡提供了完善的解決方案。
OSN3500單板類型
華為OSN3500光傳輸設備單板尺寸如下表所示：
單板類型 | 光接口板（例如：SL16） | 業務處理板（例如：PQ1） | 業務接口板（例如：D75S） |
高 | 261.4 | 261.4 | 261.4 |
深 | 235.2 | 235.2 | 125.2 |
寬 | 25.4 | 25.4 | 22.0 |
單板類型 | 交叉時鐘板 | 系統輔助接口板（AUX） | 電源接口板（PIU） |
高 | 261.4 | 261.4 | 261.4 |
深 | 235.2 | 125.2 | 125.2 |
寬 | 40.0 | 44.0 | 44.0 |
OSN3500雙槽位單板例如：N1PEG16尺寸為：（高）261.4 mm x（深）235.2 mmx（寬）50.3 mm。在SDH設備單板安裝過程中應注意以下幾點：
（1）手持單板時要配帶防靜電手腕或手套，并保證防靜電手腕良好接地，以防止靜電損壞單板。
（2）嚴禁肉眼靠近或直視光接口板和光纖的接口。光接口和光纖內部的激光束會損害您的眼睛。
（4）直出的光模塊不能直接連接光衰減器，如需要光衰減器，可加在ODF架上。
（5）對于可以加光衰減器的單板，光衰減器只能加在“IN”口，不能加在“OUT”口。
（6）光接口環回需要加光衰，避免損傷光模塊。
華為SDH設備單板面板上的條形碼包含了單板版本、單板名稱以及對應單板特性的單板特性碼。OSN3500有兩種類型的條形碼：16位制造碼+單板版本+單板名稱+單板特性碼和20位制造碼+單板版本+單板名稱+單板特性碼。以O(shè)SN3500設備16位制造碼條形碼036440 1055000015 -SSN3 SL16A 01為例，分別代表BOM編碼的后六位、內部編碼、單板版本、單板名稱及單板特性碼。
