問題描述（故障現象）

某網以太網配置為手拉手型業務，經常出現某點業務閃斷的情況。

組網環境

原因分析

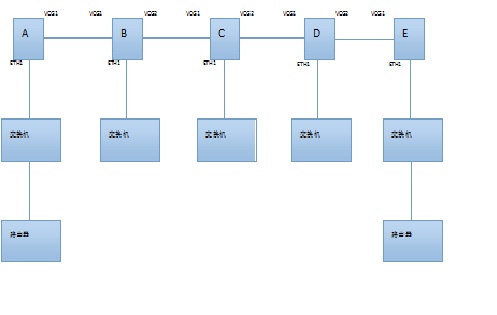

如圖：

A、E兩點配置為EPL業務，綁定VCG1與ETH1；B、C、D點配置為EPLAN，各自綁定VCG1、VCG2、ETH1，各VCG端口綁定相鄰站點兩兩落地時隙。最終實現總線型網絡，實現各站點ETH1之間互通，并通過A點和E點的路由器完成上聯。

由于故障現象反映在各站點多個交換機端口，規律不明顯，初步懷疑為網絡中出現環路或地址沖突導致。

解決方案

1.將A、B、C、D、E點交換機網線逐個拔出，查看業務，排查成環/沖突故障點，未找到故障點。

2.將A、B、C、D、E點S330傳輸ETH1端口分別禁用，查看業務，排查故障點，未找到故障點，定位沖突點在上聯網絡。

3.將B點VCG2端口禁用，將原業務分割，使A、B點業務從A點上聯，C、D、E業務從E點上聯，并在路由器上修改跳轉路徑，故障排除。

注意事項

我司以太網網絡業務采用流概念設計，配置靈活，對于成環或地址沖突造成的故障，可使用分別禁用用戶端口，或VCG端口（中興ZXMP S330）等方式修改業務流向，以定位故障點。
