問題描述（故障現象）

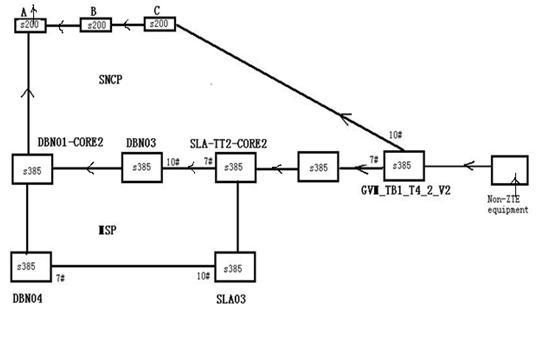

DBN01-CORE2、DBN03、SLA-TT2-CORE2、SLA03、DBN04五個站點組的兩纖雙向復用段保護環。DBN01-CORE2、DBN03、SLA-TT2-CORE2、GVM_TB1_T4_2_V2、A、B、C等站點組兩纖單向通道保護環。

業務配置如下：

A、B、C站點的業務配置的通道保護，業務在Non-ZTEequipment站點落地。業務的一個方向經過MSP環上的DBN01-CORE2、DBN03、SLA-TT2-CORE2站點。DBN03到SLA-TT2-CORE2站點在10月16日08:40:21光纜發生中斷，這時候A、B、C站點到Non-ZTEequipment站點部分業務發生中斷。此前SLA03-DBN04之間已經存在PSE告警，且一直未恢復；

問題：既然經過DBN03站點和SLA-TT2-CORE2站點業務在該跨度既有MSP保護又有PP保護，業務怎么會中斷？我們首先來看看業務是怎么恢復的，通過現場和局方工程師以及通過網管的操作日志查詢，我們發現客戶通過網管查詢業務在中斷時業務走的路徑是經過DBN03站點和SLA-TT2-CORE2站點的路徑，客戶手動將業務通過網管倒換到走另外一個方向路徑后，業務恢復。

組網環境

問題原因分析

我們首先來看一下DBN03到SLA-TT2-CORE2站點在光纜發生中斷后，該MSP環是怎么倒換的。通過在網管上查詢歷史告警我們發現該MSP環在DBN03到SLA-TT2-CORE2站點在光纜發生中斷之前就存在倒換事件，我們發現DBN04站點和SLA03站點在（時間）因為（事件）發生了倒換，但是在該跨段恢復正常后，這兩個站點的倒換并沒用恢復，也就是該環一直處于倒換狀態,由于兩個站點同時處于倒換狀態，經過該跨段的業務倒換到保護通道，所以業務不受影響。在DBN03到SLA-TT2-CORE2站點在光纜發生中斷后，DBN03站點和SLA-TT2-CORE2站點發生倒換，我們看在DBN03到SLA-TT2-CORE2站點在光纜發生中斷后，DBN03站點和SLA-TT2-CORE2站點發生倒換A站點業務是怎么走的：

解決方案

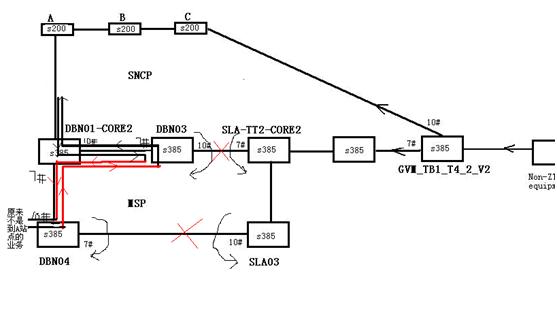

我們假設A站點的業務在到達DBN03站點10號槽位OL64光板使用的是第一個AUG的第一個TU12時隙，因為此時DBN03站點發生倒換，根據復用段倒換原理，我們知道這時候A點的業務返回來走7號槽位的OL64光板的第三十三個AUG的第一個TU12時隙，然后業務在DBNO1-CORE2站點進行穿通，穿通后到達DBN04站點，因為此時DBN04站點也發生倒換，根據復用段倒換原理，我們知道業務會返回到7號槽位OL64光板的第一個AUG的第一個TU12時隙。因為業務都是雙向的，同理我們知道A站點這時候收的業務也是原來發往DBN04站點7號槽位OL64光板的第一個AUG的第一個TU12時隙的業務，我們發現DBN03站點10號槽位OL64光板使用的第一個AUG的第一個TU12時隙的業務和DBN04站點7號槽位OL64光板的第一個AUG的第一個TU12時隙的業務原來是兩條不同的業務，現在發生了錯誤連接到一起。通過以上分析我們發現，A站點在DBN03到SLA-TT2-CORE2站點在光纜發生中斷，DBN03站點和SLA-TT2-CORE2站點發生倒換后，錯誤接收了原來發到DBN04站點7號槽位OL64光板的第一個AUG的第一個TU12時隙的業務，所以這時候該站點不會有任何告警上報，該站點的業務不會倒換到從另外一個方向收業務，所以該站點的業務會中斷。

注意事項

通過上面的分析，我們總結發現此次故障是因為MSP環在DBN03到SLA-TT2-CORE2站點在光纜發生中斷之前DBN04站點和SLA03站點就存在倒換事件，在DBN03到SLA-TT2-CORE2站點在光纜發生中斷后，這兩個站點也發生倒換，導致A、B、C站點部分配置了PP保護的經過該跨段的業務在DBN03到SLA-TT2-CORE2站點在光纜發生中斷后也發生倒換后，業務產生了錯連，所以這些業務雖然還配置了PP保護，但是收不到觸發業務倒換的任何告警，所以業務也不會倒換到從另外一個方向收業務，而是最終通過人為在網管上將業務倒換到從另外一個方向收業務，業務才恢復正常。
